Rohde & Schwarz

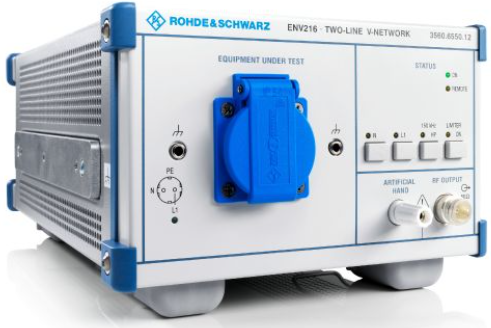

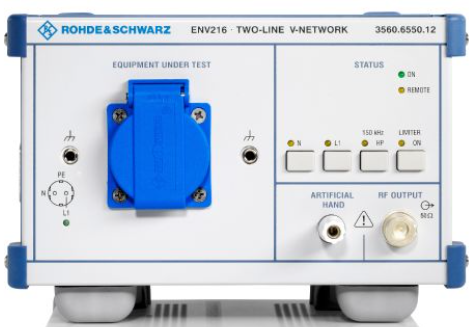

R&S®ENV216 two-line V-network LISN , 9kHz to 30 MHz

  • In Offerta
  • Prezzo di listino €3.190,00
  • Order Number: 3560.6550.12

  • Disponibile su ordinazione, contattaci per le tempistiche
    Tutti i prezzi sono IVA esclusa. La spedizione è gratuita.


    R&S®ENV216 two-line V-network (For disturbance voltage measurements on single-phase EUTs)
    La rete V a due linee R&S ENV216 soddisfa i requisiti di CISPR 16-1-2 ed EN 55016-1-2 per reti V con un'impedenza simulata di (50 μH + 5 Ω) || 50 Ω nella gamma di frequenza da 9 kHz a 30 MHz nonché l' ANSI C63.4 nella gamma di frequenza da 150 kHz a 30 MHz. La presa con contatti di terra a protezione viene collegata all'EUT.
    Sono disponibili vari modelli con sistemi di connettori specifici per ogni paese. Il design compatto ed il peso ridotto rendono l'R&S®ENV216 ideale per applicazioni dove le tensioni variano frequentemente, in particolare per le misurazioni della tensione di disturbo in loco su EUT monofase.
    Come rete LISN è utilizzata per disaccoppiare il dispositivo in prova (DUT) dall' alimentazione esterna e avere un'impedenza definita per l'ingresso del DUT

    Caratteristiche principali
    Frequency range 9 kHz to 30 MHz
    Power handling capacity up to 16 A (country-specific)
    Simulated impedance (50 μH + 5 Ω) || 50 Ω in line with CISPR 16-1-2
    V-network in line with CISPR, EN, VDE, ANSI, FCC Part 15 and MIL-STD-461
    Calibrated in line with CISPR 16-1-2
