Oscilloscopio multidominio di ultima generazione

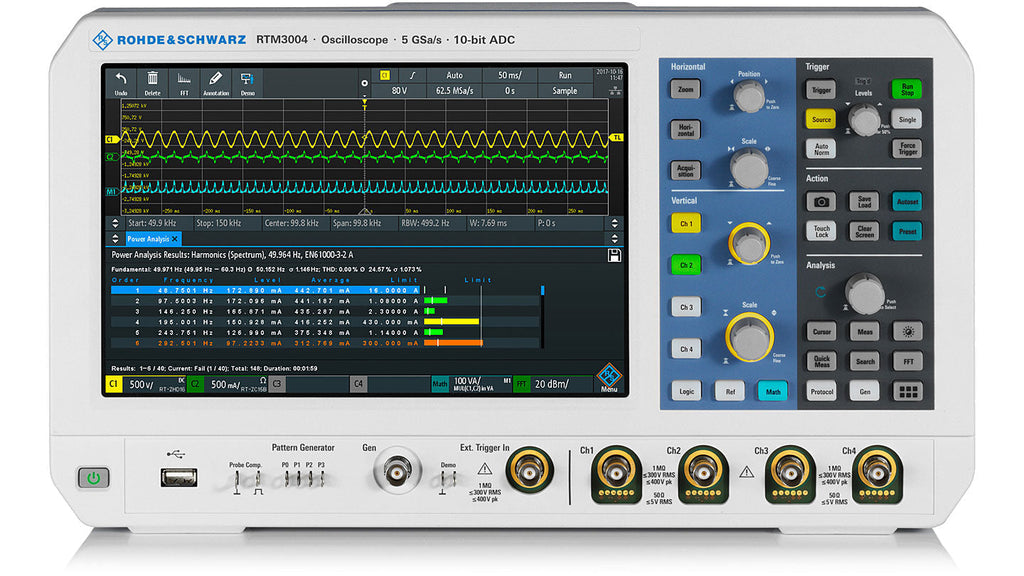

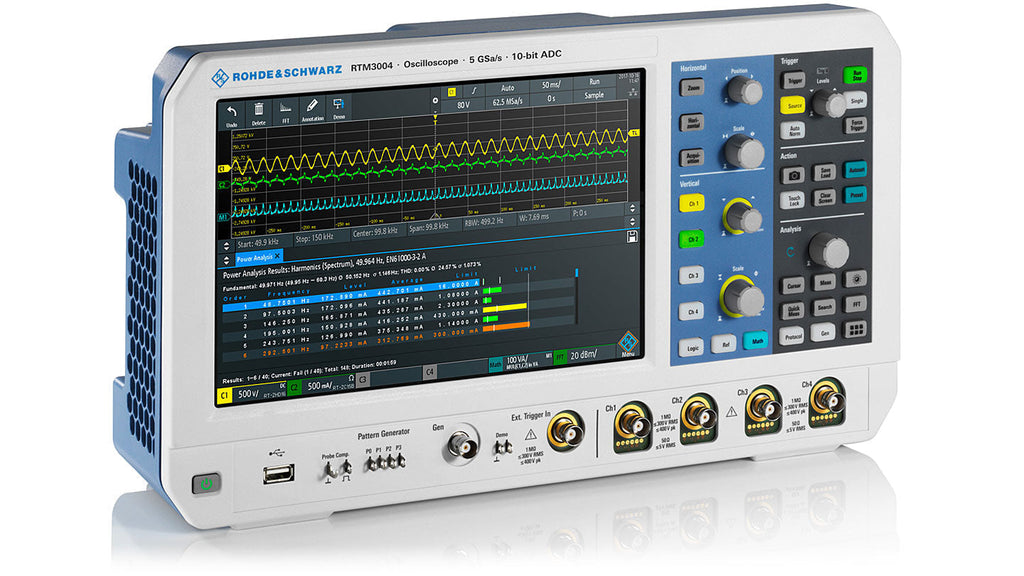

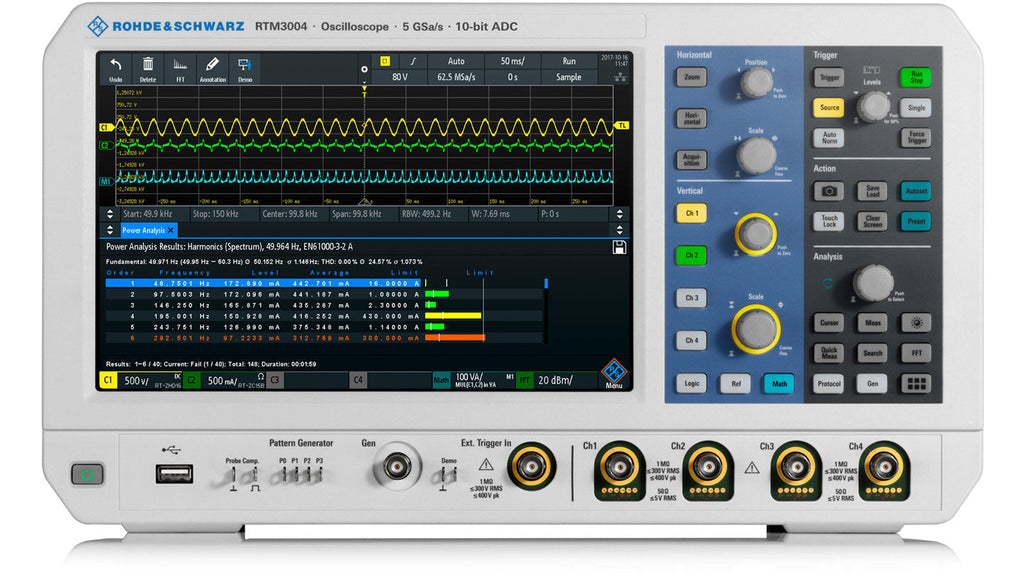

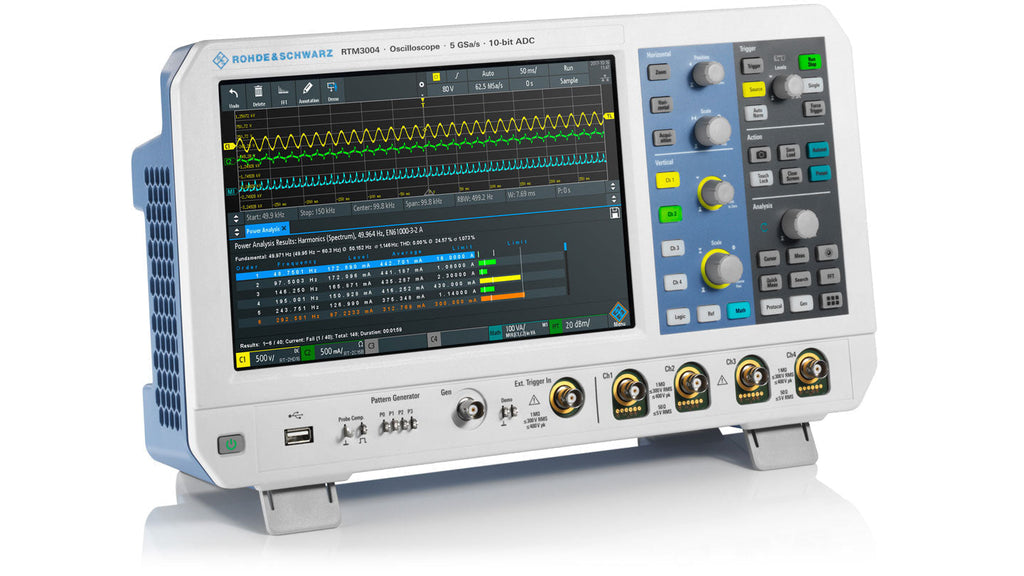

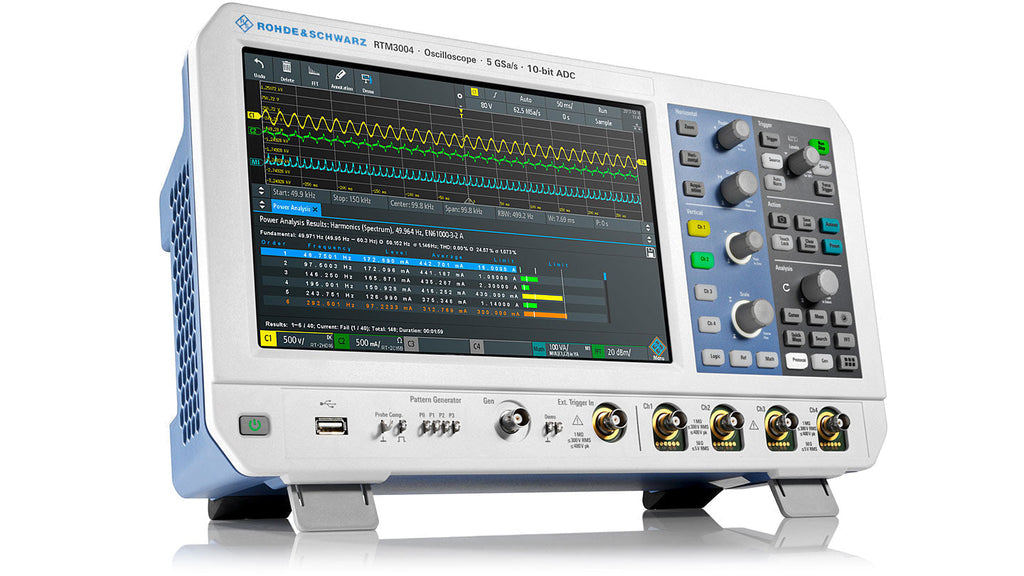

L'RTM3K-22 (R&S®RTM3002 + R&S®RTM-B222) di Rohde & Schwarz è un oscilloscopio digitale a 2 canali di serie RTM3000 con upgrade di larghezza di banda di 200 MHz. È dotato di uno schermo TFT touchscreen capacitivo di 10,1" ad alta risoluzione (1280 x 800 pixel) con supporto dei gesti, ADC a 10 bit e standard di 40Msample/canale, profondità di memoria interleaved 80Msample. L'oscilloscopio include un'ampia gamma di opzioni di espansione.
Caratteristiche
- Memoria di acquisizione segmentata: 400Msample (opzionale)
- Tasso di campionamento massimo di 2,5Gsample/s per canale, 5Gsample/s interlacciato
- Rapporto di aggiornamento della forma d'onda: 64000 forme d'onda/s
- Sensibilità di ingresso minimo 500µV/div
- Tempo di avvio: 10 secondi
- Protocolli I2C, SPI, UART/RS232/ RS422/RS485, CAN, LIN, audio (I²S), ARINC, MIL (opzionale)
- Forma d'onda arbitraria e generatore di pattern a 4 bit opzionale
- Voltmetro digitale standard e contatore di trigger
- LAN, host/dispositivo USB, connettività fast display over Ethernet
- Misure oscilloscopio: 390mm x 220mm x 152mm (L x A x D)
