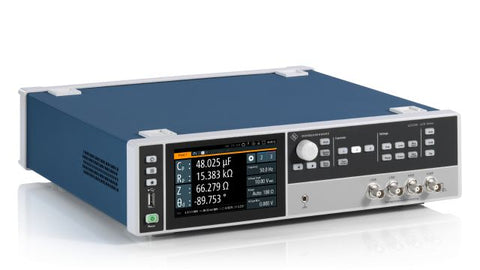

Il misuratore LCR R&S®LCX100 copre la gamma di frequenza da 4 Hz a 300 kHz.
Tutti gli strumenti permetto di effettuare anche misure in continua. Le tensioni generate internamente fino a 10 V coprono la maggior parte delle applicazioni.
Tramite un’opzione, possono inoltre essere applicate esternamente tensioni fino a 40 V.
Una funzione di data logging rapido permette di registrare tutti i valori misurati fino a 10 volte al secondo.
Le misure di impedenza dinamica possono essere eseguite utilizzando la funzione di analisi avanzata. Tramite una sweepata, i valori di impedenza possono essere determinati per una serie di valori di frequenza o altri parametri.
Le misure possono essere attivate e controllate esternamente tramite le porte di I/O digitali. La funzione di binning permette di ordinare e catalogare i componenti misurati in base ai loro valori in un massimo di otto categorie.
Il grande touchscreen capacitivo è l'elemento centrale che facilita l'utilizzo degli strumenti tramite un'interfaccia moderna e intuitiva che visualizza graficamente i risultati delle
misure.
La controllabilità remota e la possibilità di installazione in un rack rendono il misuratore R&S®LCX perfetto per l'integrazione nei sistemi di collaudo automatico.
Caratteristiche principali
R&S®LCX100
Frequenza del segnale di prova CC, da 4 Hz a 300 kHz
Tensione del segnale di prova 100 mV - 10 V
Tensione di polarizzazione CC (interna) Da 0 V a +10 V
Corrente di polarizzazione CC (interna) Da 0 mA a 200 mA
Tensione di polarizzazione CC esterna, ingresso Da 0 V a +40 V
Impedenza della sorgente 100 Ω, 10 Ω
Intervallo di misura Da 100 mΩ a 100 MΩ
Accuratezza di base per le misure di impedenza 0.05 %
